Bonjour à tous.

Bon alors voilà, après avoir remis le nez dans les maquettes il y a quelques mois (après plus de 10 ans d'interruption totale !...), encouragé par vos réalisations magnifiques, j'ai décidé d'y remettre aussi les doigts... Ce qui... Vous en conviendrez, est beaucoup plus fonctionnel que le nez pour monter un kit.

Je vais donc vous proposer de suivre mon travail, pas à pas, sur ce kit « de retour ». Autant vous le dire tout de suite, je travaille TRES lentement...
D'abord parce que j'ai un travail extrêmement chronophage... Ensuite parce que j'ai d'autres loisirs qui le sont également... Enfin parce que j'ai une femme et deux enfants, qui me prennent pas mal de temps également (Euh... Je suis pas sur d'avoir mis les choses dans le bon ordre la)...

J'ai regardé le stock de maquettes qui me restait de mes années lointaines, à savoir une vingtaine de kits Esci, dans des boites défraichies, exhumées du fond du garage... Et mon choix s'est porté sur le vénérable Bishop.

Pourquoi me direz vous ? Et bien parce que j'avais un photoscope très détaillé d'un montage au 1/35 sur un magazine « On Display – British Steel », parce que la réalisation de ce blindé, quelque part en Italie, par l'un d'entre vous,  m'a vraiment donné envie... (il se reconnaitra je pense), et enfin, parce que voulant me remettre à l'ouvrage avec un peu de scratch, l'envie de réaliser l'intérieur de la casemate m'a pris...
(Bon... On verra qu'en fait « d'un peu » de scratch... J'y suis allé un peu plus fort que ca...

Bon allez place aux photos et au boulot !
Je précise que ce montage a été commencé courant mars 2014,

La photo de la boite du vénérable ESCI :

" />

La boite dont je disposais était une ancienne boite, avec d'affreuses chenilles en plastique souple.
Heureusement, je disposais également d'une boite, plus récente, d'un Valentine, avec les chenilles en plastique dur maillon par maillon, que je préléverai pour mon Bishop.

La caisse a été totalement débarassée des éléments de lots de bord moulés, les « rainures » (je sais pas trop comment appelé ca...) « anti dérapantes » des gardes boue ont été retirées également.
Les différents trous ont été bouchés, soit par masticage, soit en faisant traverser des tiges de plastique coupées à ras.
Enfin, le centre de la caisse, qui présentait le puit de tourelle a été modifié, pour accueillir la casemate, car rappelons le, le Bishop malgré les apparences ne disposait pas d'une tourelle... mais bien d'une casemate ne pivotant pas).

" />

" />

" />

" />

La partie supérieure de la caisse est ainsi prête pour la suite.
La partie inférieure de la caisse est elle aussi préparée.

" />

" />

Voila pour ce premier post.
J'espère avoir suscité votre intérêt, et surtout... J'attends vos remarques et critiques constructives, afin de m'améliorer dans mon travail.

Je reviendrai bien vite vous présenter le détaillage du poste de pilotage et de l'ensemble du bas de caisse de l'engin.

Merci de m'avoir lu.


Dernière édition par Franck-92 le Dim 30 Aoû 2015, 18:27, édité 4 fois
Revenir en haut Aller en bas
globtrotter
Pilier de comptoir
avatar

Nombre de messages : 5568
Age : 73
Localisation : loin de mes racines
Humeur : ça dépend ce que j'ai en face de moi
Date d'inscription : 03/04/2012

MessageSujet: Re: BISHOP 25 pdr - RUWEISAT - EGYPTE - Sept. 1942 - TERMINE   Jeu 15 Mai 2014, 12:36

Bonjour

C'est vrai que tu t'attaques à une antiquité  clown
Avec un peu de travail, tu peux faire quelque chose de très correcte
Les embouts des tiges d'éjection du moule ont bien marqué. J'ai eu l'occasion de réaliser entre autres ces "bêtes à chagrin" pour divers moules. On fait un essaie avec de puissants serre-joints, au toucher on ne sent pas de décrochement, c'est impeccable  cyclops . Sauf que, à l'essaie sur la presse d'injection, ce n'est plus la même chose, la pression est beaucoup plus forte, et du coup... ça marque  Embarassed
Très bon courage à toi pour nous mener à bien ce chantier que tu entreprends

Amicalement
@+ Yves
Revenir en haut Aller en bas
JC Pionnier
Pilier de comptoir
avatar

Nombre de messages : 5885
Age : 59
Localisation : SERRIS, pas loin du Maus
Humeur : A SUIVRE
Date d'inscription : 20/01/2008

MessageSujet: Re: BISHOP 25 pdr - RUWEISAT - EGYPTE - Sept. 1942 - TERMINE   Jeu 15 Mai 2014, 13:28

joli bouchage des carottes

Revenir en haut Aller en bas
Franck-92
Pilier de comptoir
avatar

Nombre de messages : 1973
Age : 48
Localisation : Meudon 92
Humeur : Au top sur le Fofo !!!
Date d'inscription : 21/11/2013

MessageSujet: Re: BISHOP 25 pdr - RUWEISAT - EGYPTE - Sept. 1942 - TERMINE   Jeu 15 Mai 2014, 16:26

Deuxième volet du travail déja effectué.

Pour vous présenter le travail de détaillage du poste de pilotage de l'engin, et de l'ensemble de l'intérieur du char, pour le moins en ce qui concerne le bas de caisse.

Tout a été réalisé à l'aide des classiques cartes plastiques, profilé Evergreen, étirés et fils de laiton de diamètres divers...

Bien entendu, à cette échelle, il est compliqué de tout représenter de manière extrêmement précise et détaillée. Ainsi, bon nombre d'éléments sont plus « figurés » que représentés. D'autant qu'une fois la caisse fermée et la casemate en place, il n'y aura plus grand chose de visible. Cependant, certains éléments, comme le poste de conduite seront visibles par les trappes conducteur, et l'aménagement de la caisse pourra être également visible depuis la large ouverture à double battants de la casemate.
Reste que certaines choses, comme les pédales seront totalement invisibles... mais je me suis laissé emporté par l'euphorie de la reprise...  Embarassed

La préparation du plancher :

" />

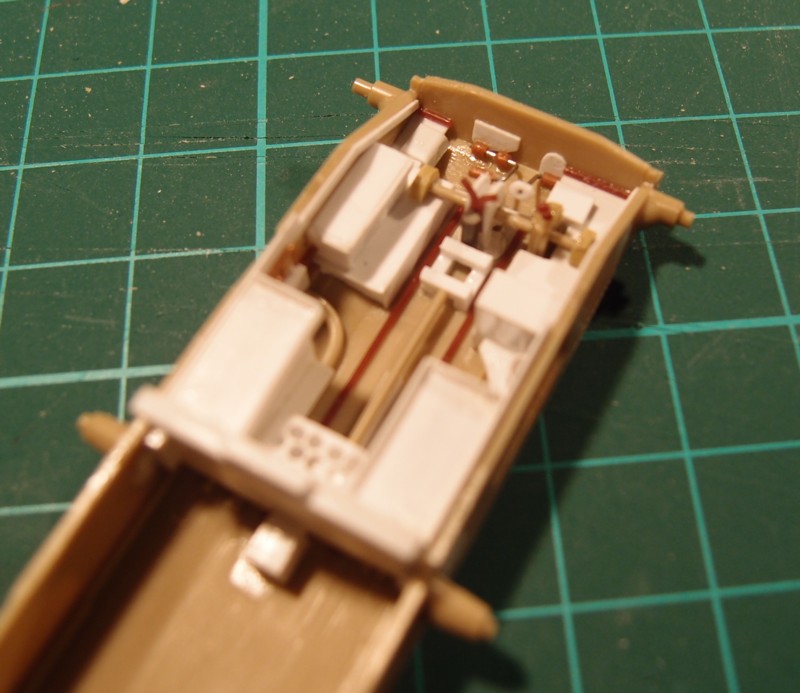

Le détaillage du poste de pilotage :

" />

" />
